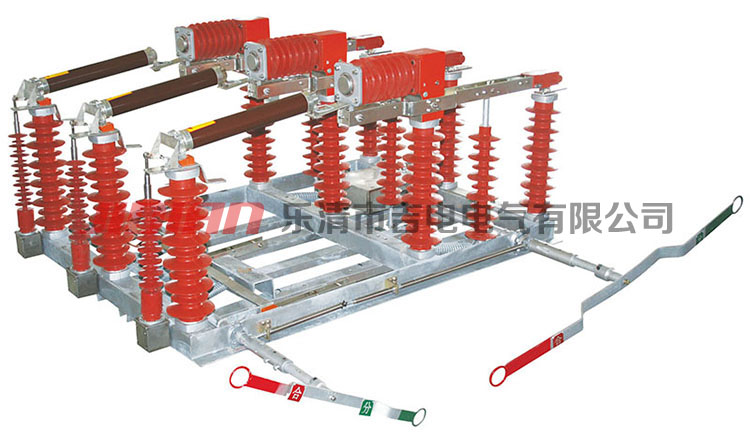

FZW32-40.5戶外柱上35KV負荷開關

FZW32-40.5戶外高壓隔離真空負荷開關概述：

FZW32-40.5/1250-25戶外高壓真空負荷開關(以下簡稱負荷開關)是由樂清市吉電電氣有限公司研制開發、并由我公司首家生產的新一代高壓電器產品，經驗格的形式試驗和長期試運行考核，各項技術性能指標全部達到GB3804和IE標準，適用于額定電壓40.5KV、額定電流1250A、三相交流50Hz的供電網絡中。

說明
采用真空滅弧室滅弧，無爆炸危險。
隔離刀與三相真空滅弧室聯動，分閘時有明顯的隔離斷口。
機體的零部件全部采用不銹鋼材料，底架采用不銹鋼材料或熱鍍鋅外加工防紫外保護涂料的碳鋼材料，確保了機體在外環境下的正常運行。
安裝方式以雙桿式，電動操作為主，也可采用手動或遠程遙控操作。
開斷能力大，安全可靠，電壽命長，可頻繁操作。
廣泛適用于農網，城網，鐵路等配置電線路改造。

FZW32-40.5戶外高壓隔離真空負荷開關工作原理：
負荷開關是由隔離刀和真空滅弧室這兩大組件組成。隔離刀承擔了合閘和分閘時絕緣作用，真空滅弧室承擔熄滅電弧的作用
隔離刀是由彈簧過中機構進行合分閘操作的，過中彈簧提供了隔離刀合閘時所需的能量，并保證了真空滅弧室在分閘時熄滅電弧而不受人為因素的影響，真空滅弧室在隔離刀的分閘過程中，有快速機構提供滅弧室的分閘速度。隔離刀的三相聯動操作確保了滅弧室的分閘同期性。

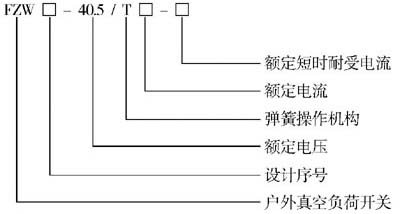

FZW32-40.5戶外高壓隔離真空負荷開關型號含義：

FZW32-40.5戶外高壓隔離真空負荷開關使用環境條件：
a．海撥不超過3000M
b．周圍空氣溫度上限+40°C，下限-30°C
c．相對濕度：日平均值大于95%，月平均值不大于90%
d．無經常性的劇烈振動。
FZW32-40.5戶外高壓隔離真空負荷開關技術參數：

序號	名稱	單位	參數
1	額定電壓	KV	40.5
2	額定頻率	HZ	50
3	額定電流	A	1250
4	額定有功負載開斷電流	A	1250
5	額定閉環開斷電流	A	1250
6	5%額定有功負載開斷電流	A	62.5
7	額定電纜充電開斷電流	A	10
8	1min工頻耐受電壓：真空斷口、相間相對地、隔離斷口	KV	68/95/110
9	雷電沖擊耐受電壓:相間相對地/隔離斷口	KV	185/215
10	額定短時耐受電流（熱穩定）	KA	25
11	額定短路持續時間	S	4
12	額定峰值耐受電流（動穩定）	KA	63
13	額定短路關合電流	KA	63
14	機械壽命	次	10000
15	真空滅弧室觸頭允許磨損厚度	mm	0.6
16	手動操作力矩	Nm	≤ 350

負荷開關真空滅弧室裝配調整的技術參數見表

序號	名稱	單位	參數
1	觸頭開距	mm	13±1
2	平均分閘速度	m/s	1.4±0.2
3	三相觸頭分閘不同期	ms	≤5
4	三相觸頭合閘不同期	ms	≤2
5	帶電體之間及相對地距離	mm	≥420
6	輔助回路電阻	u.Ω	400≥R≤1000

隔離刀裝配調整技術參數見表

序號	名稱	單位	參數
1	隔離刀正壓力	N	500±50
2	觸刀最后分離點到靜觸頭距離小斷口/大斷口	mm	≥180/420
3	進出線端電阻	u.Ω	≤150

7、FZW32-40.5/1250-25真空負荷開關安裝方式橫寬距離

安裝方式	橫向寬度	AB相間間距	BC相間間距
雙桿水平裝	1580mm	650mm	650mm

FZW32-40.5戶外高壓隔離真空負荷開關基本結構圖：
本負荷開關是三相聯動機構，主要由框架（7），真空滅弧室組件（1）、出線端子（6），以及過中彈簧機構（8）組成，隔離刀、真空滅弧室通過絕緣子
固定于框架上，過中彈簧裝于框架上。

FZW32-40.5戶外高壓隔離真空負荷開關調試檢修：
a、每臺負荷開關出廠均已調試好，用戶在安裝前原則上不再進行調試；
b、三相隔離刀分合閘不同期可調節絕緣桿長度來調整
c、調節合分閘緩沖墊片的數量限制隔離刀的起止點位置；
d、改變分閘彈簧的松緊可調節真空滅弧室的分、合閘速度；
e、可在分閘狀態，合閘狀態下測量真空滅弧室、隔離刀的觸頭彈簧的長度差來調整其觸頭壓力。
f、隔離刀開距調整；
調節拉桿的長度可改變隔離刀的開距，確保隔離刀開距不少于420mm.
隔離刀裝配調整技術參數見表
