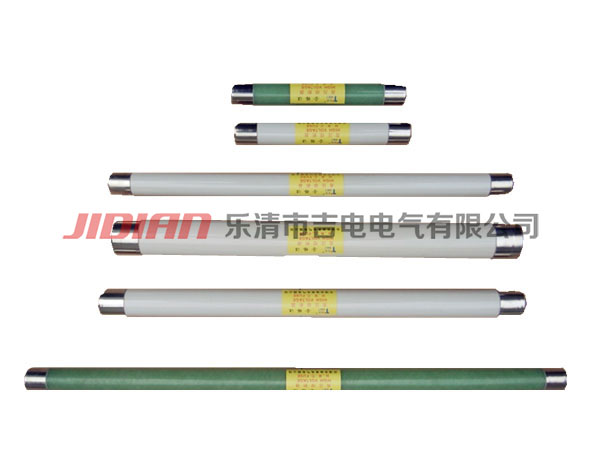

XRNP6-24KV高壓限流熔斷器
高壓互感器保護用高壓限流熔斷器XRNP
一、概述
本產品適用于戶內交流50Hz，額定電壓3.6-40.5KV系統作為電壓互感器的過載及短路保護之用。（通過了國家高壓電器質量監督檢測中心型式試驗，產品符合GB15166.2和IEC282-1）。
二、特點
1、分?jǐn)嗄芰Ω?，開斷電流可達63KV。
2、功耗小、升溫低。
3、動作特別快，安一秒特性要比國內目前生產的同類產品動作快，例如額定電流100A的熔斷體，通以1000A預期電流，弧前時間不超0.1S。
4、安-秒特性誤差小于±10%。
5、配有彈簧式撞擊器，該撞擊器具有接觸面大，壓強小等有點。因此，在推動開關聯動鎖動作時，不會產生將開關與撞針接觸面打碎或擊穿的情況發生。
6、規格標準化。
7、有較大的限流作用。
8、產品性能符合GB15166.2國家標準及IEC60282-1國際標準。
9、能可靠開斷最小開斷電流至額定開斷電流之間的任何故障電流。另外，還可根據用戶需求，生產各類非標準產品。
三、產品型號說明
四、技術參數及尺寸圖
|
3.6/40.5Kv（I）型熔斷件（d=φ |
||||
|
型號 |
額定電壓KV |
額定電流A |
長度L（mm） |
額定開斷電流KA |
|
XRNP1 |
3.6
7.2
12 |
0.2 |
195 |
50 |
|
0.3 |
||||
|
0.5 |
||||
|
1 |
||||
|
2 |
||||
|
3.15 |
||||
|
4 |
||||
|
XRNP1 |
24 |
0.2 |
354 |
|
|
0.3 |
||||
|
0.5 |
||||
|
1 |
||||
|
2 |
||||
|
3.15 |
||||
|
XRNP1 |
40.5 |
0.2 |
465 |
|
|
0.3 |
||||
|
0.5 |
||||
|
1 |
||||
|
2 |
||||
|
3.15 |
||||
|
3.6/40.5Kv（Ⅱ）型熔斷件（d=φ |
||||
|
型號 |
額定電壓KV |
額定電流A |
長度L（mm） |
額定開斷電流KA |
|
XRNP2 |
3.6
7.2
12 |
0.5 |
192 |
50 |
|
1 |
||||
|
2 |
||||
|
3.15 |
||||
|
5 |
||||
|
7.5 |
||||
|
10 |
||||
|
XRNP2 |
24 |
0.5 |
367 |
|
|
1 |
||||
|
2 |
||||
|
3.15 |
||||
|
5 |
||||
|
7.5 |
||||
|
XRNP2 |
40.5 |
0.5 |
442 |
|
|
1 |
||||
|
2 |
||||
|
3.15 |
||||
|
5 |
||||
五、外形及安裝尺寸
